مرجع آموزش و نگهداری تجهیزات صنعتی

اطلس ماشین‌آلات صنعتی

هر دستگاه را قطعه‌به‌قطعه بشناسید، خرابی هر قطعه را شبیه‌سازی کنید و اثرش را تا آخر خط تولید دنبال کنید. برای تکنسین‌ها، تیم‌های نگهداری و تعمیرات و واحدهای آموزش در صنایع معدنی، فولاد و سیمان.

  • ۱۹قطعهٔ مستند
  • ۱۹سناریوی خرابی
  • ۸مرحلهٔ فرآیند
  • ۶شاخص تولید

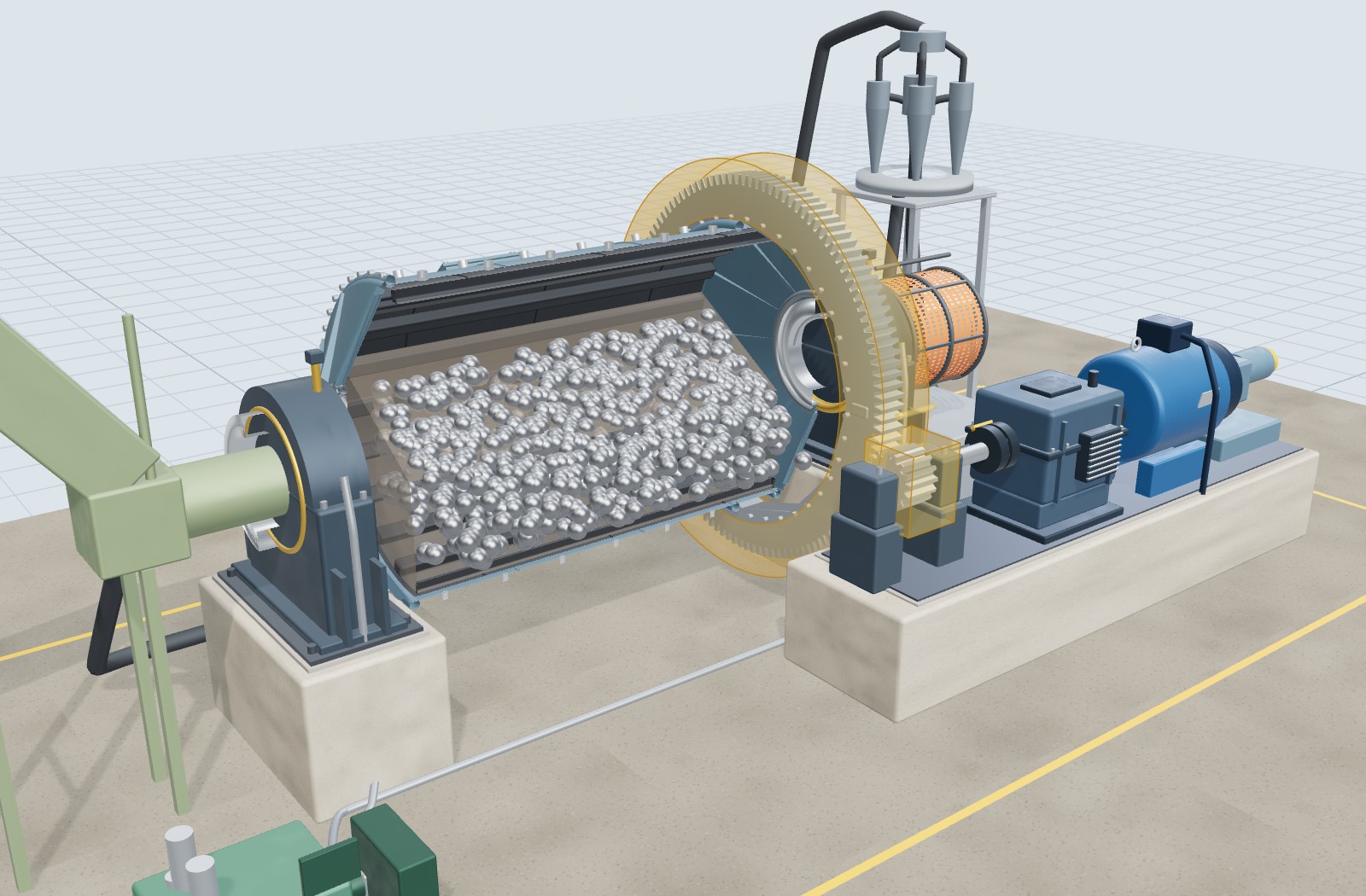

مدل سه‌بعدی آسیای گلوله‌ای با برش نیم‌رخ؛ گلوله‌ها و دوغاب داخل آسیا و مدار سیکلون پشت آن دیده می‌شود مدل زنده باز کردن
آسیای گلوله‌ای در حال کار، با برش نیم‌رخ و مدار هیدروسیکلون
  • بدون نصبدر مرورگر کامپیوتر، تبلت و موبایل
  • محتوای مستنداز منابع فنی و پژوهش‌های منتشرشده
  • فارسی، با اصطلاحات انگلیسینام هر قطعه به هر دو زبان
  • سناریوهای واقعی کارخانهاز علائم شیفت تا اثر روی تولید
قابلیت‌ها

یک دستگاه را از بیرون تا داخل بشناسید

دفترچهٔ سازنده نقشه و شمارهٔ قطعه دارد، اما کمتر می‌گوید اگر یک قطعه کار نکند چه اتفاقی برای بقیهٔ خط می‌افتد. اطلس همین فاصله را پر می‌کند.

ببینید

مدل سه‌بعدی را بچرخانید، برش بزنید و قطعه‌ها را مثل نقشهٔ انفجاری از هم باز کنید. هر قطعه شماره و نام فارسی و انگلیسی دارد.

بفهمید

برای هر قطعه: کارکرد، مشخصات نمونه، علائم خرابی در شیفت، علت‌های رایج، مراحل بازرسی و تعمیر و نکتهٔ ایمنی.

دنبال کنید

خرابی هر قطعه را شبیه‌سازی کنید و قدم‌به‌قدم ببینید اثرش به کدام قطعه‌ها و کدام مرحلهٔ خط می‌رسد و شاخص‌های تولید چطور تغییر می‌کنند.

روش کار

چهار قدم، از شناخت تا عیب‌یابی

همه‌چیز در یک صفحه است: مدل سه‌بعدی در وسط، فهرست قطعه‌ها در یک طرف، توضیحات در طرف دیگر و خط فرآوری با شاخص‌هایش زیر مدل.

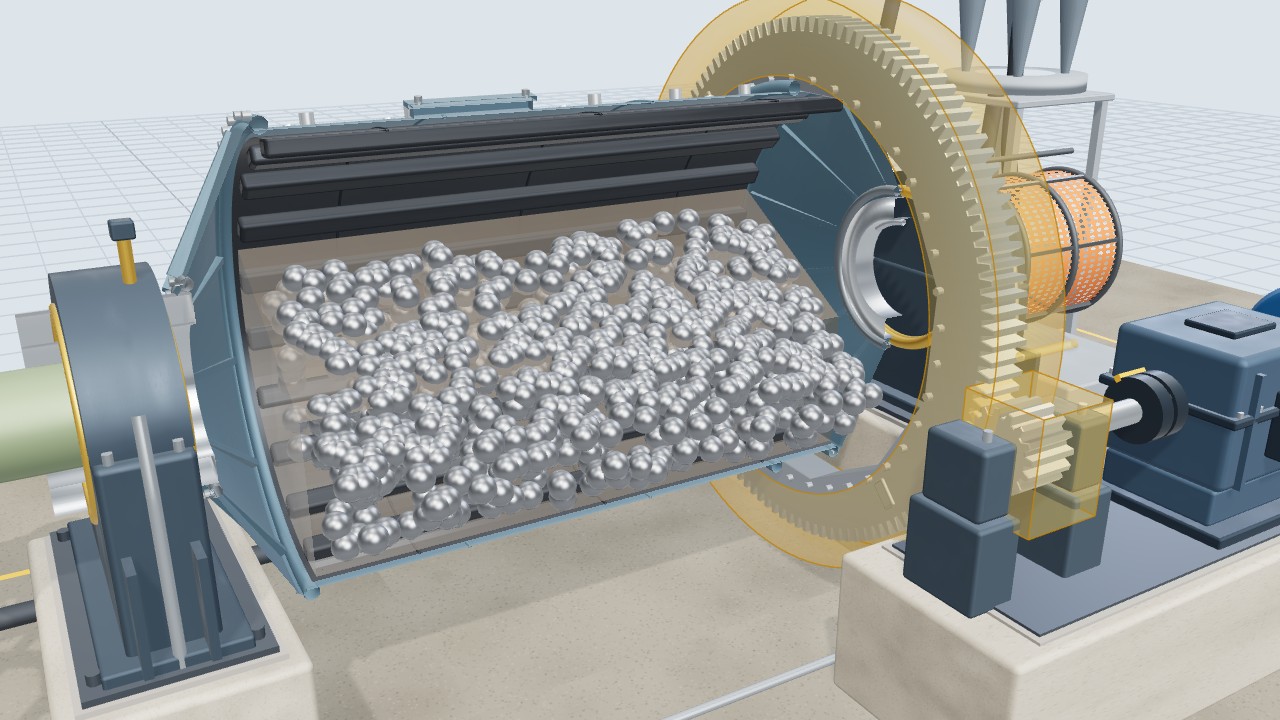

  1. داخل آسیای گلوله‌ای با برش نیم‌رخ

    دستگاه را باز کنید

    مدل در حال کار نمایش داده می‌شود و با «برش نیم‌رخ» داخلش را می‌بینید؛ مثلاً لیفترها، گلوله‌ها و دوغاب داخل آسیا.

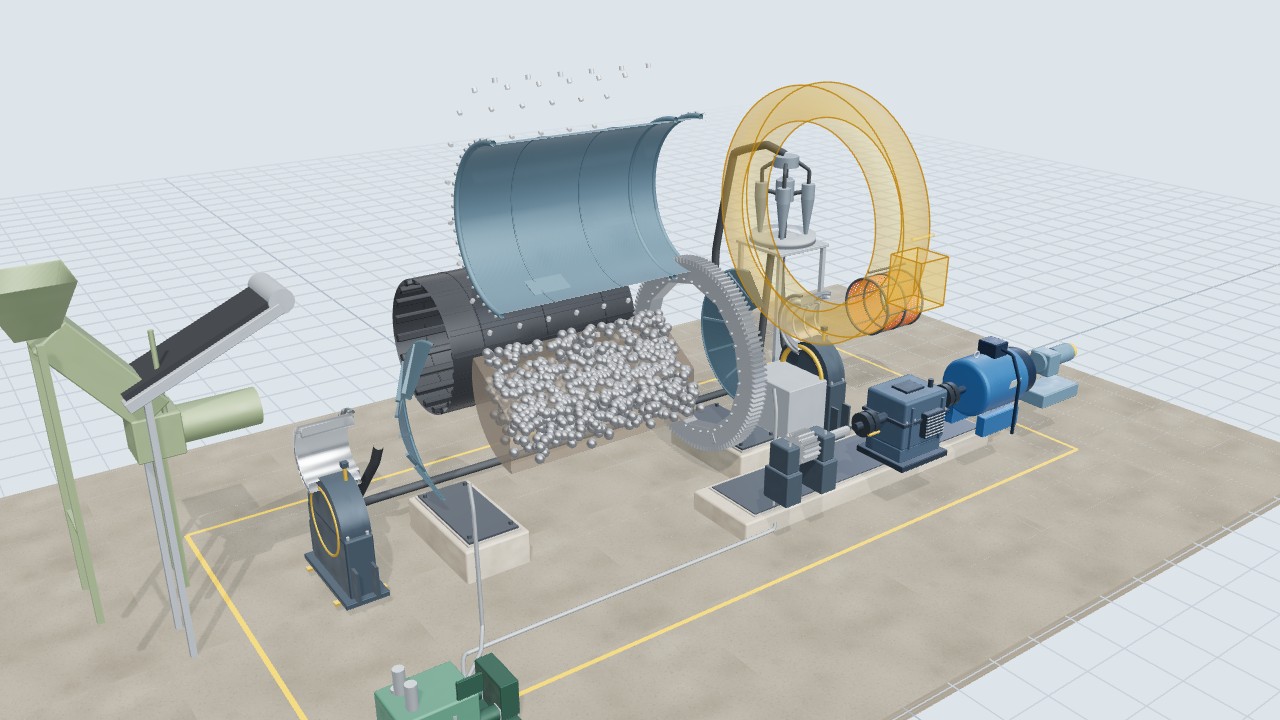

  2. نمای انفجاری آسیا با قطعه‌های جداشده

    قطعه‌ها را از هم جدا کنید

    با «باز کردن قطعه‌ها» دستگاه از هم باز می‌شود. روی هر قطعه بزنید تا صفحه‌اش باز شود: کارکرد، مشخصات، بازرسی و تعمیر.

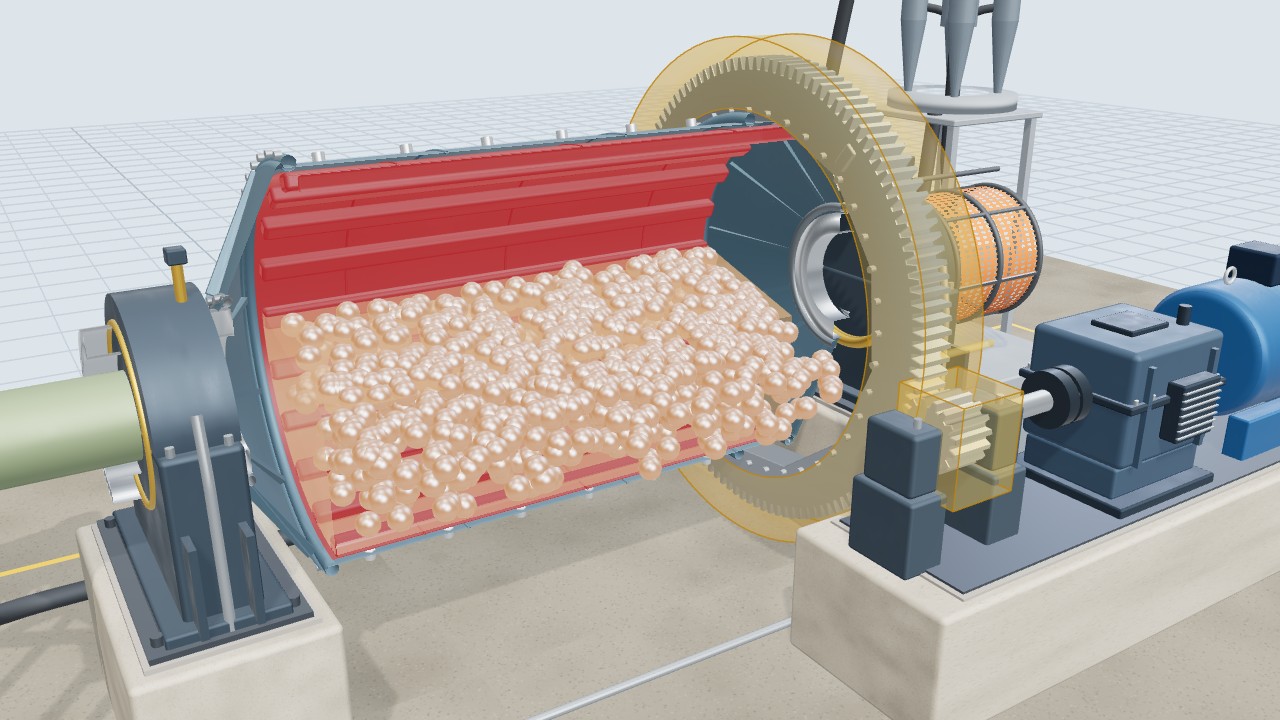

  3. شبیه‌سازی خرابی؛ لاینرهای خراب قرمز و گلوله‌های اثرپذیر نارنجی

    خرابی را شبیه‌سازی کنید

    قطعهٔ خراب قرمز و قطعه‌های اثرپذیر نارنجی می‌شوند. هم‌زمان خط فرآوری و شاخص‌هایی مثل دانه‌بندی، دمای یاتاقان، لرزش و تولید روزانه تغییر می‌کنند.

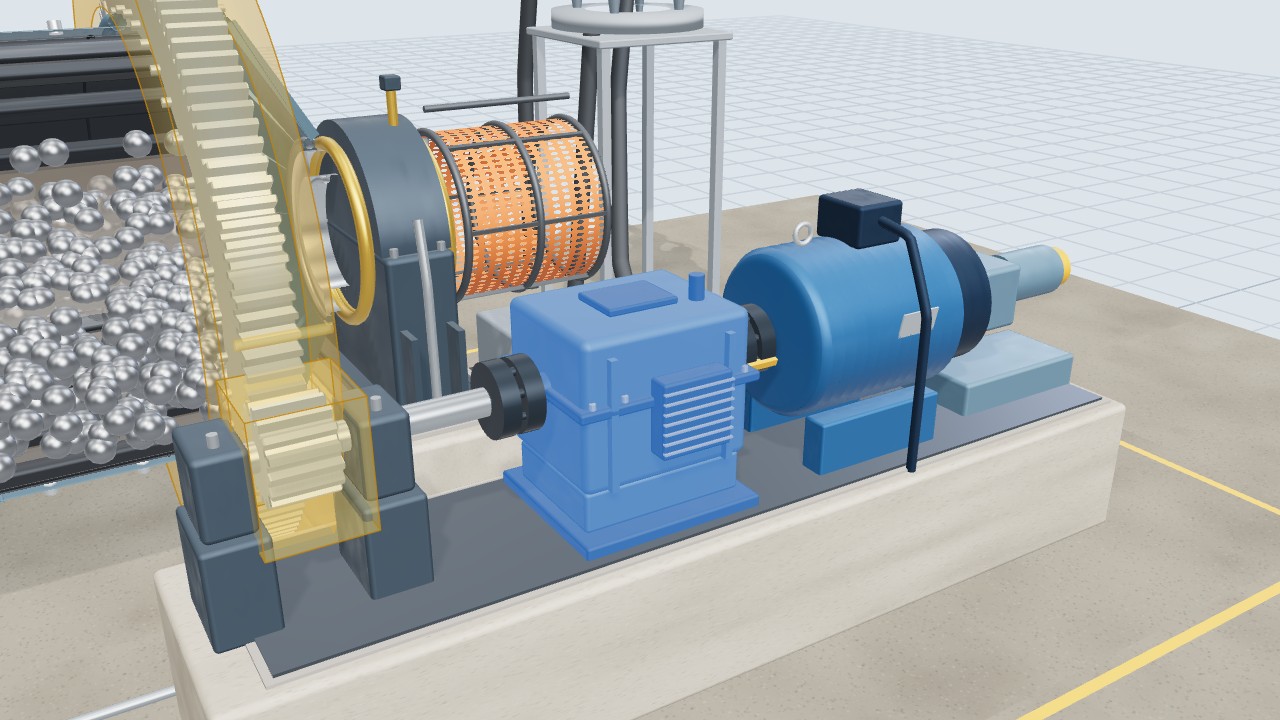

  4. قطعهٔ انتخاب‌شده در مدل؛ گیربکس آسیا

    خودتان را بسنجید

    در «آزمون تکنسین» قطعهٔ مشخص‌شده را بشناسید، یا از روی علائمی که در شیفت دیده شده، قطعهٔ مقصر را پیدا کنید.

نمونهٔ واقعی

یک قطعهٔ ساییده، طلایی که به باطله می‌رود

در آسیای گلوله‌ای، لیفترها گلوله‌ها را بالا می‌برند تا روی سنگ بیفتند. وقتی ساییده می‌شوند، دستگاه هنوز می‌چرخد و هیچ آلارمی هم نمی‌دهد؛ فقط خردایش ضعیف‌تر می‌شود.

در بررسی منتشرشده‌ای دربارهٔ سد باطلهٔ معدن طلای موته، بیش از ۷۷۰ کیلوگرم طلا در باطله برآورد شد و بیش از ۶۳٪ آن در ذرات درشت‌تر از ۷۵ میکرون مانده بود؛ یعنی همان‌جا که آسیا باید کارش را تمام می‌کرد.

منبع: Dehghani و همکاران، مجلهٔ SAIMM، ۲۰۰۹. همهٔ منابع

همین سناریو را در اطلس اجرا کنید

  1. لیفترها ساییده و کوتاه می‌شوند.
  2. گلوله‌ها روی لاینر سُر می‌خورند و ضربه کم می‌شود.
  3. محصول آسیا درشت می‌شود و بار برگشتی سیکلون بالا می‌رود.
  4. دانه‌بندی خوراک لیچینگ از ۷۵ به حدود ۱۰۵ میکرون می‌رسد.
  5. طلای قفل‌شده در ذرات درشت به سد باطله می‌رود.
کاربردها

برای همهٔ کسانی که با دستگاه سروکار دارند

  • تکنسین‌های تازه‌کار

    پیش از اولین شیفت، دستگاه را قطعه‌به‌قطعه بشناسند و بدانند هر علامت به کدام قطعه اشاره می‌کند.

  • تیم‌های نگهداری و تعمیرات

    علت‌های رایج، چک‌لیست بازرسی و ترتیب کارهای تعمیر را یکجا و همراه با نکته‌های ایمنی ببینند.

  • واحدهای آموزش

    سر کلاس، خرابی را زنده شبیه‌سازی کنند و با آزمون تکنسین، یادگیری را بسنجند.

  • مهندسان فرآیند و مدیران تولید

    ببینند خرابی یک قطعه چطور به ظرفیت، کیفیت محصول و تولید روزانه می‌رسد.

روش تهیهٔ محتوا

دقیق، مستند، قابل تطبیق با کارخانهٔ شما

مدل با تناسب واقعی

هندسهٔ ساده‌شده با ابعاد و نسبت‌های واقعی دستگاه؛ هر قطعه جداگانه نام‌گذاری شده تا مدل دقیق CAD جایش بنشیند.

محتوای فنی با منبع

کارکرد، خرابی‌ها و مراحل تعمیر از منابع فنی و پژوهش‌های منتشرشده جمع‌آوری شده و منابع در صفحهٔ «درباره» آمده است.

اعداد قابل جایگزینی

مشخصات و حدود هشدار نمونه‌اند و برای هر کارخانه با دیتاشیت و تجربهٔ خود همان دستگاه جایگزین می‌شوند.

آسیای گلوله‌ای را همین حالا باز کنید

بدون نصب و ثبت‌نام؛ روی موبایل هم کار می‌کند.
